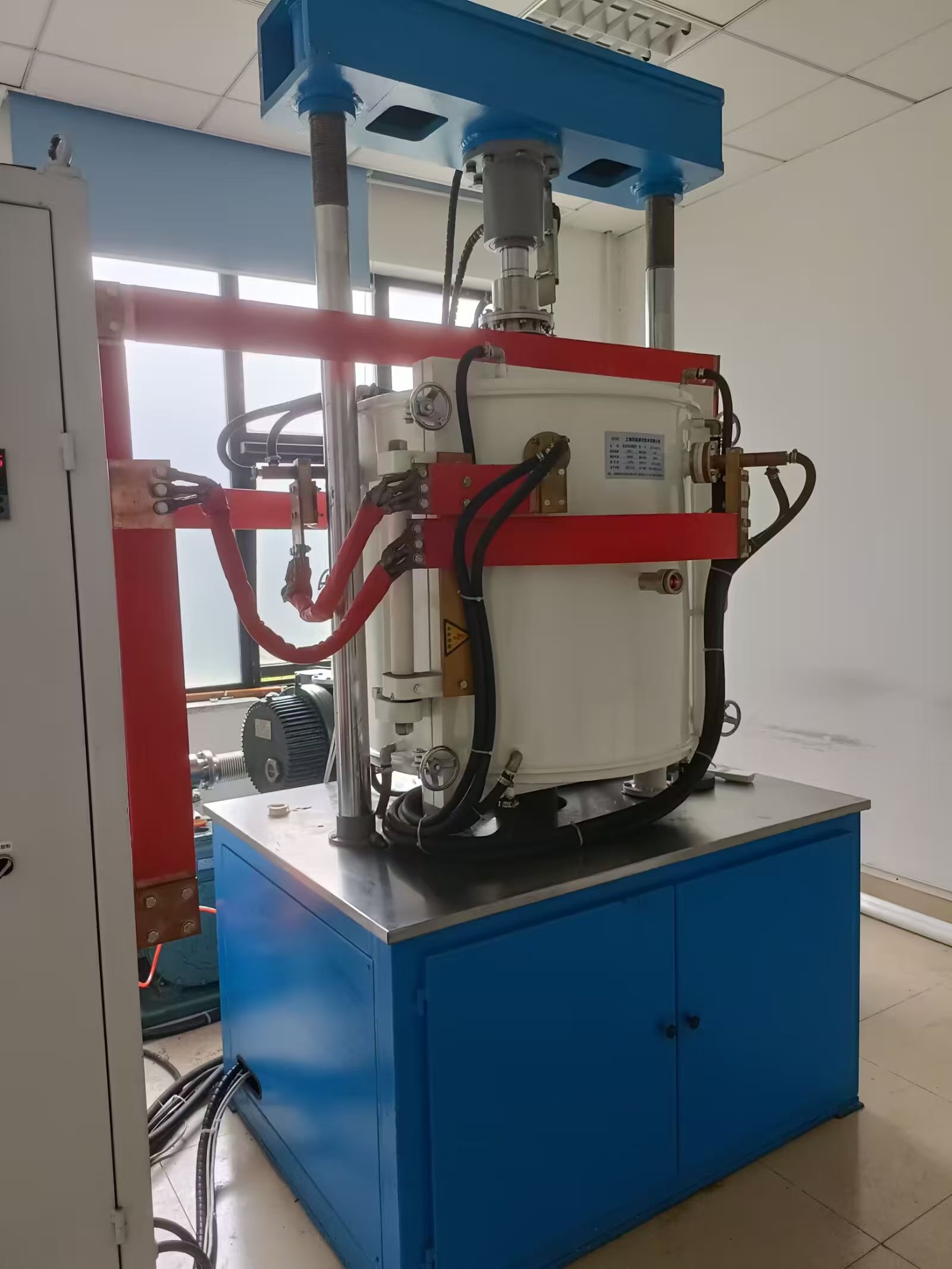

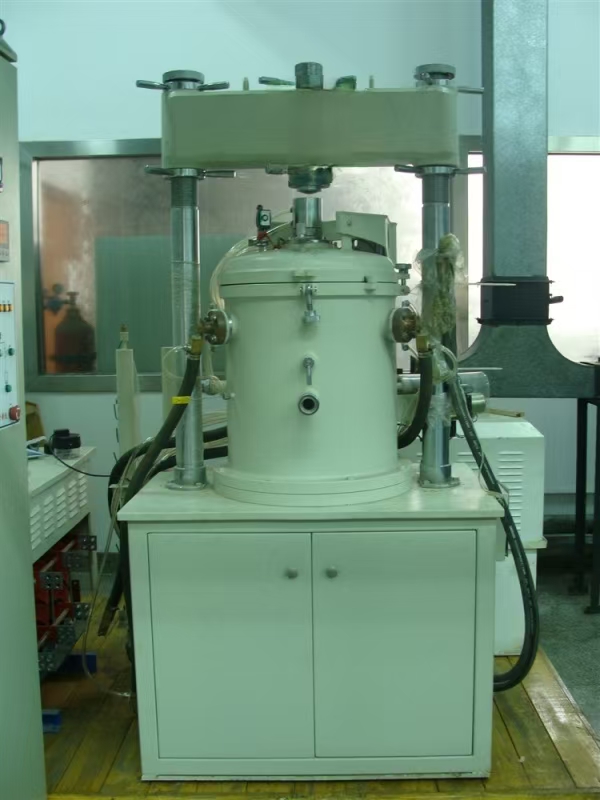

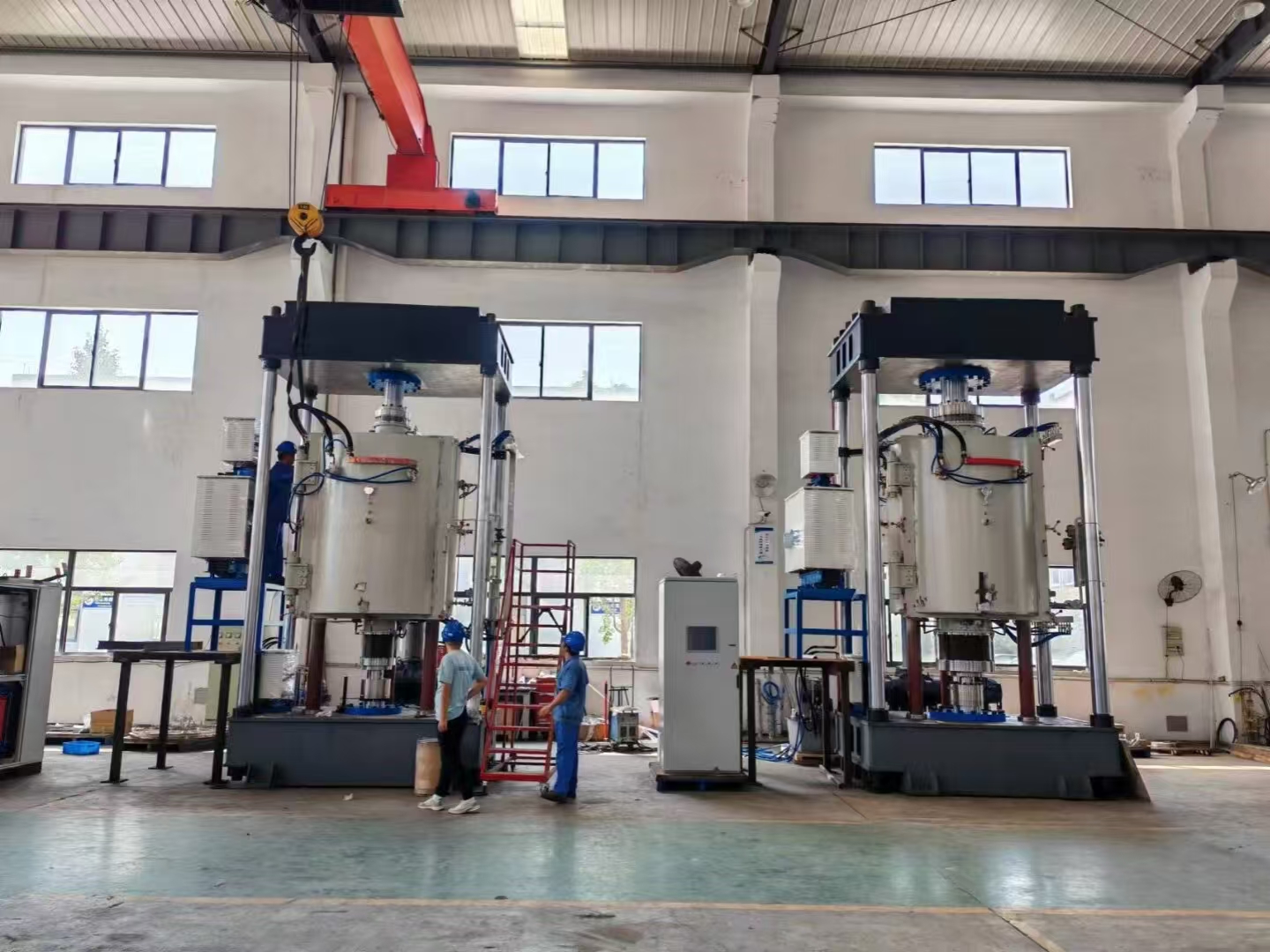

真空热压烧结炉

ZTY-320-23(300) 真空热压炉技术

一、产品特点：

采用立式炉体，侧部开门结构，进出料方便，炉内加热元件为石 墨棒或板发热体，炉体结构紧凑， 占地空间小，适用于高温材 料的热压烧结成形。

二、技术参数：

1、设备加热功率： 350 Kw

2、温度： 最高温度≥2300℃ 手／自动（程序升温及保温），可在2200℃长时间工作

3、控温区数： 壹区

4、控温精度：土 1 ℃

5、炉膛内尺寸： ￠600x900 mm（直径 X 高）

6、冷态极限真空度：≤5Pa

7、压升率：≤2Pa/h（空炉、冷态）

8、最大压力 ：≥ 300 吨

9、最大加压行程：400mm（上压头行程200mm，下压头行程200mm）

10、压头位移精度：≤±0.005mm

11、压头位移速度：0～100mm/min（可调）

12、可通气氛：氮气、氩气

13、温度测量：室温－1600℃ 采用钨套管钨铼热偶测温； 1600℃ 以上用自动转为双色红外仪测温；室温-1600℃空炉平均升温速率10℃-30℃/min

14、炉内气压：≤0.02MPa（表压、微正压）

15、加压方式：双向加压

16、加热室：加热元件为高纯石墨，炉内温度均匀性≤±5℃（恒温区内1000℃保温1小时后5点检测所得）（按最大偏差绝对值的大小为标准）

17、温度均匀性：≤±5℃

18、加热区尺寸：Φ600×900mm

19、压力控制精度：±1‰

20、控温传感器：红外测温仪+钨铼热电偶

三、结构组成：

本产品为周期作业式电炉，由炉体、炉架（龙门架）、加热元件 及保温层、液压系统、真空系统、控制系统、网络接口等组成。

1、炉体：

炉体为立式则开门筒体结构，分二部分，即炉门与炉身。炉门与 炉身均为双层水冷夹套结构。内层采用 304 不锈钢焊接的对真空 构造，外层为优质碳钢。

炉门与炉身采用真空橡胶密封圈密封。炉体均采用导水隔板双层 水冷，炉体内部按高真空要求抛光，外部抛光并进行喷漆处理。 双层之间通水，使炉壁温度不超过60 度。

炉体中间设有上、下压头，上下为水冷不锈钢压头，采用可靠 的真空密封，确保漏气率达到国家标准。金属压头与石墨压头联 接，石墨压头进入热区，石墨压头采用高纯石墨加工而成。炉体 上设有支承压头的二个安装孔、电极安装孔、一个钨铼热电偶测 温孔。炉门上也设有电极安装孔、真空压力表及观察窗，手动开 启，手动压紧。

2、炉架及压机冲头：

炉架为支承炉体及承受压力的结构件，由上、下横梁及四个立柱 组成。上、下横梁采用碳钢材料作为上、下压头的支座，经严格 加工及调整使上、下横梁的中心安装孔具备良好的同心度与平行 度。炉架下部四周设有地脚螺栓孔，安装设备时用户须用地脚螺

栓固定。压机冲头：上、下压头采用高强度石墨块制造，采用螺 纹联接，采用真空波纹管可靠密封。绝热层采 用复合碳毡材料。模具外径尺寸：Φ500×700mm；材质为高纯石墨。

3、加热元件及保温层：

加热为四周加热，为确保温度均匀，分两个加热区。分别装两支 鸽铢测温热偶及两支监测热偶。

加热元件采用等静压石墨棒或板作为发热体，石墨扇形联接板采 用三弧段结构，加热元件安装在炉门及炉身的侧部，通过石墨电 极与水冷铜电极可靠联接。炉内保温层为碳毡复合结构，最内层 采用硬毡发挥其高温情况下的坚固性，外层采用多层软碳毡发挥 保温效果好的特点，保温层安装在炉内更换方便。

为方便出、装料，配一台料车方便出、装楼具。

4、液压系统：

液压系统由油箱、液压泵、压力控制阀、压力传感器、节流调速 阀等组成。液压系统具有二次过滤功能，有效防止污物进入阀体 影响使用。通过仪表设定自动调节压力，并能实现稳压、保压。 为了避免连续保压使油温上升，引起压力波动，液压系统设有 冷热交换装置，通过与冷却水交换实现液压油温的稳定。

5、真空系统：

由壹台 H-150 滑阀泵、壹台 ZJP-1200 罗茨泵，气动挡板阀等组   成，真空管道与泵采用金属波纹软管快速接头联接（减缓震动），真空度的浏量由数显真空计执行。配小型空压一台提供压缩气 体，供气动阀门启闭。

6、充气系统：由 CKD 电磁充放气阀、调节阀、单向阀、管路等 组成。

7、控制系统：HMI+PLC+PID压力传感器控制

采用三相大电流变压器及可控硅调压器为主回路，控制回路柜体 为威图标准制作的控制柜，内设照明方便检修。控制柜上的触摸 屏（显示压力、位移、温度），位移显示由触摸屏显示，压力控 制可采用手动及自动方式，手动方式为调节电位器，自动方式通 过压力显示控制仪表按设定的程序实现压力控制。控制系统上设 有过流、超温超压及断水等报警功能，机械动作控制由 PLC 实现， 通过编程可实现电器联锁及系统保护功能。

主要电器元件采用施耐德、欧姆龙等品牌产品，设备工作状态一 目了然，整个系统控温精度高，操作方便。

8、水冷系统：由各种管道、阀门等相关装置组成。冷却水总管 进入后，经过各支管送到炉体、炉门、水冷电极、机械真空泵等需要 冷却水的地方，然后汇总到水管排除。总进水管路设有电点接压 力表，具有断水声光报警自动切断电源功能。每路冷却水进水管 都装有手动阀门，可手动调节水流量大小。冷水机或洽却水装置 用户自备。可加配快速冷却装置。

9、网络接口：带接口开发模块。
